声学照相机 HEAD VISOR VMA V - 用双眼“听”到更多

如果你能用眼睛“看到”声音或噪音来自哪里,是不是很棒?这其实不难,因为声学照相机确实可以让我们看到声源在声场中的位置——这个过程被称为波束形成。

工作原理

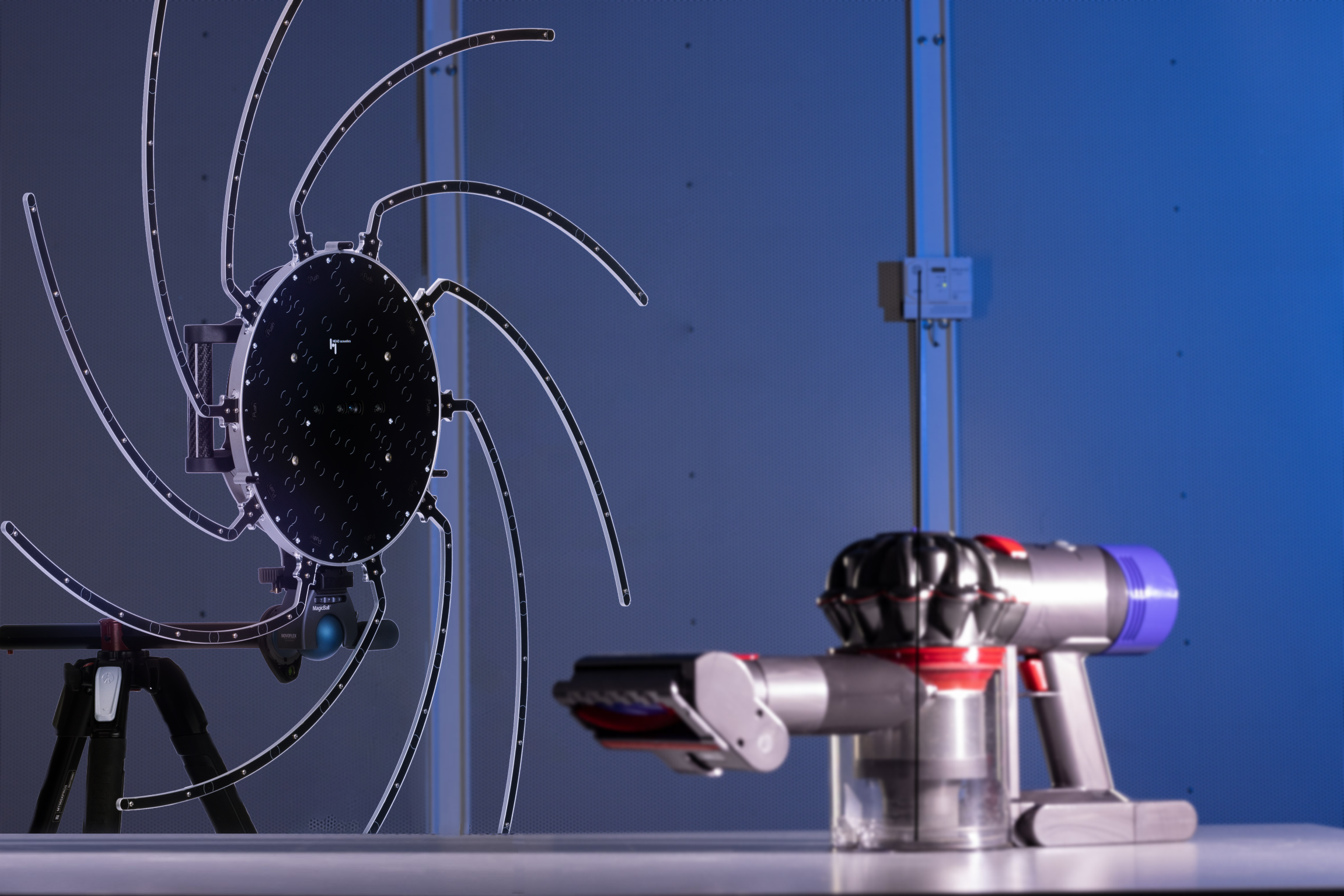

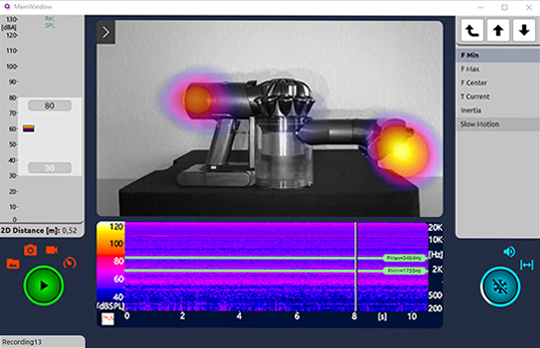

顾名思义,声学照相机结合了一个或多个摄像头,用来记录被测对象的视觉图像。它包含了多个麦克风,排列成特定的模式,即麦克风阵列。当用户将声学照相机对准被测对象时,它可以同时采集视觉图像和噪声信号,然后专用软件开始工作,简单地说,就是计算麦克风信号之间的时间差,生成噪音信号的声学图谱,并将其叠加在视觉图像上。这样,用户就可以看到噪音的精准来源。


功能强大

声学照相机的性能有多好,主要体现在:使用是否方便、操作是否简单、软件渲染结果是否快捷和精确等许多因素。我们在声学相机研发方面拥有丰富的经验,可以提供当今市场上采用波束形成算法软硬件最好整体解决方案,功能独一无二。VMA V声学照相机适用面广,在各方面都能提供出色的结果。配置方便灵活,可以为不同的应用场景定制化配置。






硬件和软件完美适配

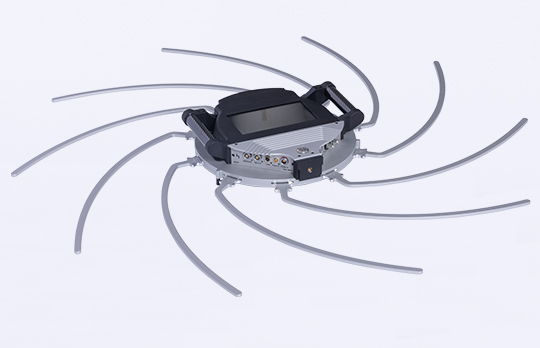

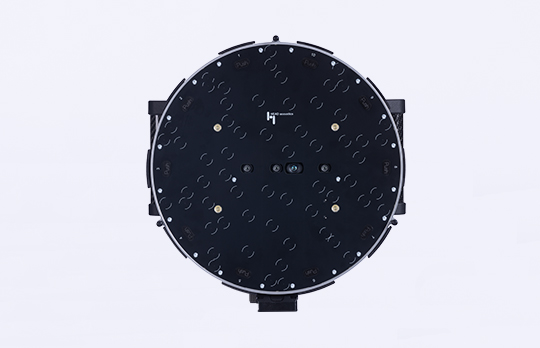

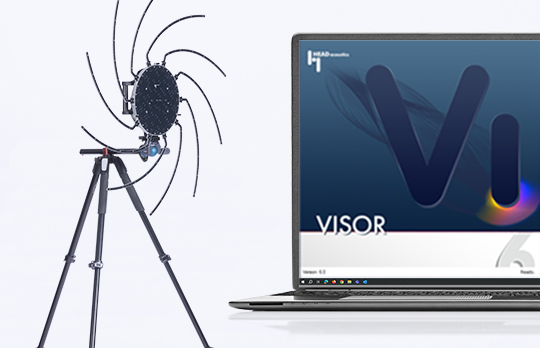

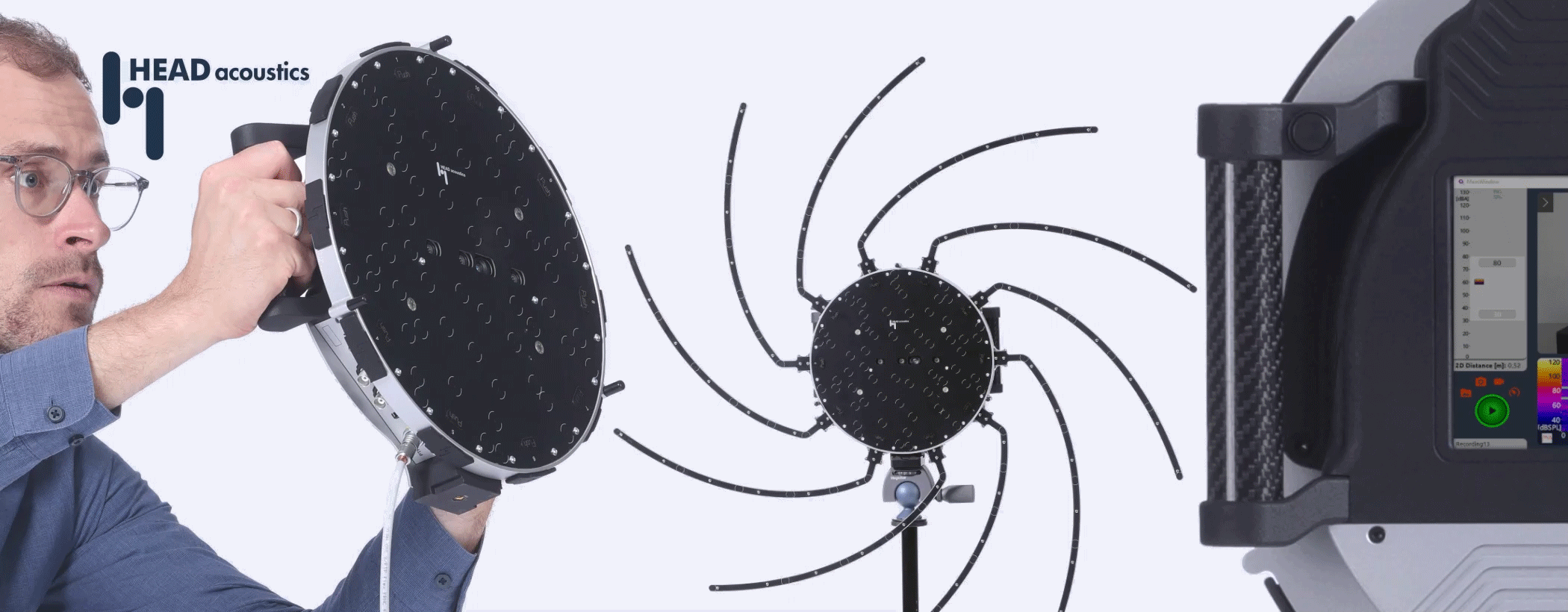

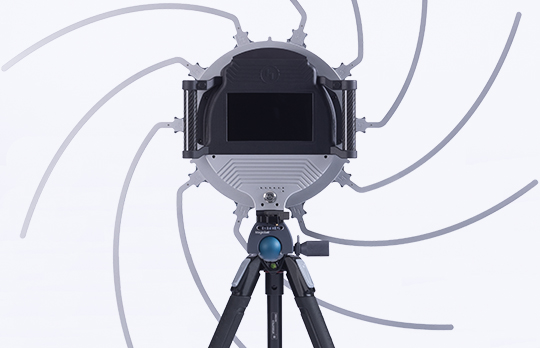

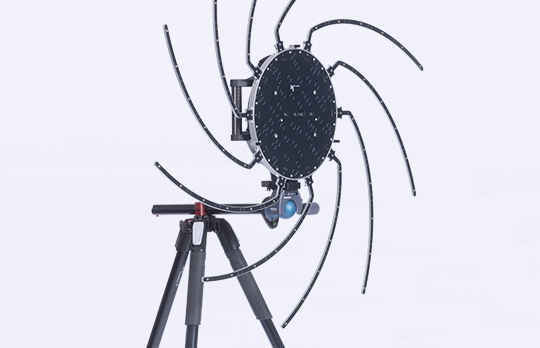

新的HEAD VISOR VMA V采用了超轻便设计,可以长时间轻松握在手中而不会疲劳——当然,您也可以使用三脚架。VMA V操作直观高效,配置7英寸多点触控显示屏和四个控制按钮,可实时显示高精度结果。硬件机身直径30厘米,自带深度相机和60个麦克风,可用于小空间测试,例如在汽车内部。并可扩展十个螺旋臂,额外增加60个麦克风,组成直径为100厘米的阵列。使用该阵列,可直接看到声源的位置。我们的HEAD VISOR 6软件为波束成形和声学照相机应用提供了完美的算法和用户界面。


授权许可:根据用户需求量身定制

用户可根据需求和使用场景自由选择四种许可证模式,精准满足自身要求。例如,HEAD VISOR Snap许可证:使用我们称为freeze buffer的功能,可以实时测试并导出被测对象的声源位置快照。可以应用于向项目经理展示结论性结果,而无需进一步后处理等场景。无需记录数据,进行耗时的后处理分析,实时显示的结果简便易懂,即使你不是声学专家也能理解。


HEAD VISOR VMA V 硬件和 HEAD VISOR 软件亮点简述

HEAD acoustics凭借在声学照相机研发方面的丰富经验,赋予了HEAD VISOR VMA独特的功能:



  • VMA V可扩展螺旋臂,可自定义配置,适用多种应用场景和不同频率范围
  • VMA V测试结果精确,适用于最苛刻的专业任务,无论是在汽车内部还是在风力发电机领域
  • 直接在阵列显示屏上实时查看结果
  • 直接在阵列显示屏上实时实时分析
  • 通过人工智能算法(如神经网络去卷积)提高空间分辨率和动态范围
  • 提供方便定制化的许可选项,适应不同需求

HEAD VISOR VMA V 声学照相机,声源定位的最佳选择!
