HRT I — 用于方向相关声学测试的高精度转台

对于方向相关的声学测试,通常要求把测试对象放在测量场内某一特定角度。HRT I...

对于方向相关的声学测试,通常要求把测试对象放在测量场内某一特定角度。HRT I 是执行这项任务的理想之选。该高精度转台可以在测量场中将各种类型的测试对象,如电话设备、(视频)会议系统、扬声器、麦克风,或带躯干箱的 HMS 等测量设备旋转至某一角度,从而执行方向相关的全自动化测试。该转台可以在 360° 范围内旋转,步长接近 0.1°,可调节角度能够在 0.02° 精度内复现。

并且,通过 ACQUA 测量与分析软件 或 RC HRT I 软件对转台轻松进行控制,用户也能够通过 MATLAB 或 Python 等编程语言来独立控制该转台,这样更便于将 HRT I 集成至测试系统。

更多 Less

对于方向相关的声学测试,通常要求把测试对象放在测量场内某一特定角度。HRT I 是执行这项任务的理想之选。该高精度转台可以在测量场中将各种类型的测试对象,如电话设备、(视频)会议系统、扬声器、麦克风,或带躯干箱的 HMS 等测量设备旋转至某一角度,从而执行方向相关的全自动化测试。该转台可以在 360° 范围内旋转,步长接近 0.1°,可调节角度能够在 0.02° 精度内复现。

并且,通过 ACQUA 测量与分析软件 或 RC HRT I 软件对转台轻松进行控制,用户也能够通过 MATLAB 或 Python 等编程语言来独立控制该转台,这样更便于将 HRT I 集成至测试系统。



亮点

  • HRT I 支持自动化高精度的方向相关声学测试
  • 转台的旋转范围为 360°,步进为 0.1°
  • 调整角度可在 ±0.02° 精度内复现

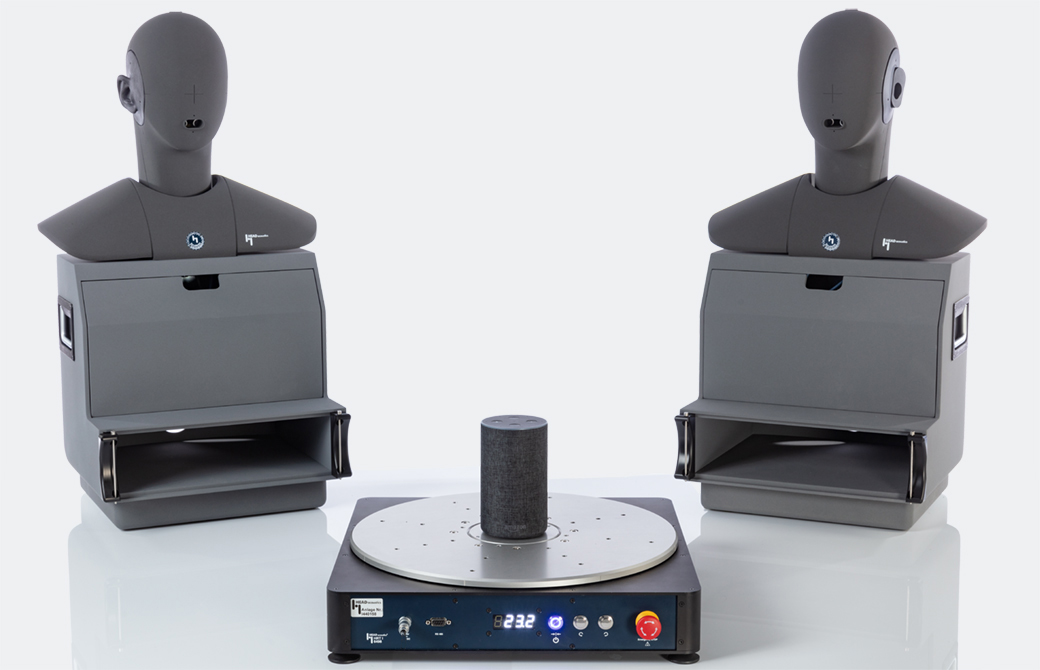

  • HRT I 能够旋转电话设备、智能家居设备、(视频)会议系统、扬声器、麦克风或 HMS 人工头

应用

  • 自动化方向相关声学测试
  • 转台 HRT I 可以旋转以下设备:
    • 电话
    • 智能家居设备
    • (视频)会议系统
    • 扬声器
    • 麦克风和阵列
    • 电声器件
    • 带/不带躯干盒(和手持定位器 HHP IV)的 HMS II.x

特征

  • HRT I 将各种测试对象旋转到测量场中的特定角度
  • 通过 ACQUA(USB)可以全自动地控制 HRT I — 即使长距离也可以实现此控制,这要归功于 RS485 接口
  • 用户可通过脚本语言(如 MATLAB 或 Python)独立控制转台

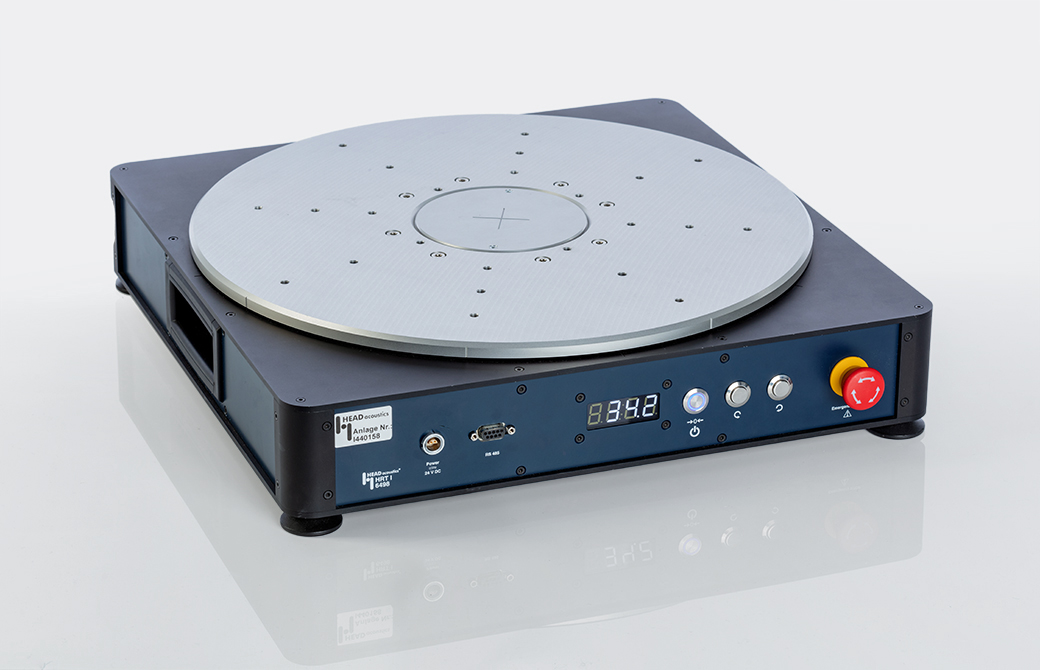

  • 可通过前面板的按钮手动操作 HRT I 或通过随附的软件工具 RC HRT I 来操作
  • 参考位置(0°位置)可通过 HRT I 前面板的按钮、ACQUA 或 RC HRT I 软件工具来确定
  • 所选测量位置会自动记录在 ACQUA 中
  • HRT I 在测量位置没有任何噪声,在旋转过程中只有很低的噪声
  • 转台的稳固设计保证测试对象的高精度旋转(负载高达100 kg;根据要求可提供更高的负载)
  • 旋转平台中心的盖板可拆卸,因此测量对象的布线可以穿过转台(直径90 mm)
  • 使用转台扩展板 TEP-100 选件,用户可以将 HRT I 旋转板的总直径扩展到100 厘米,用于模拟反射桌面或测试更大的设备等情况
