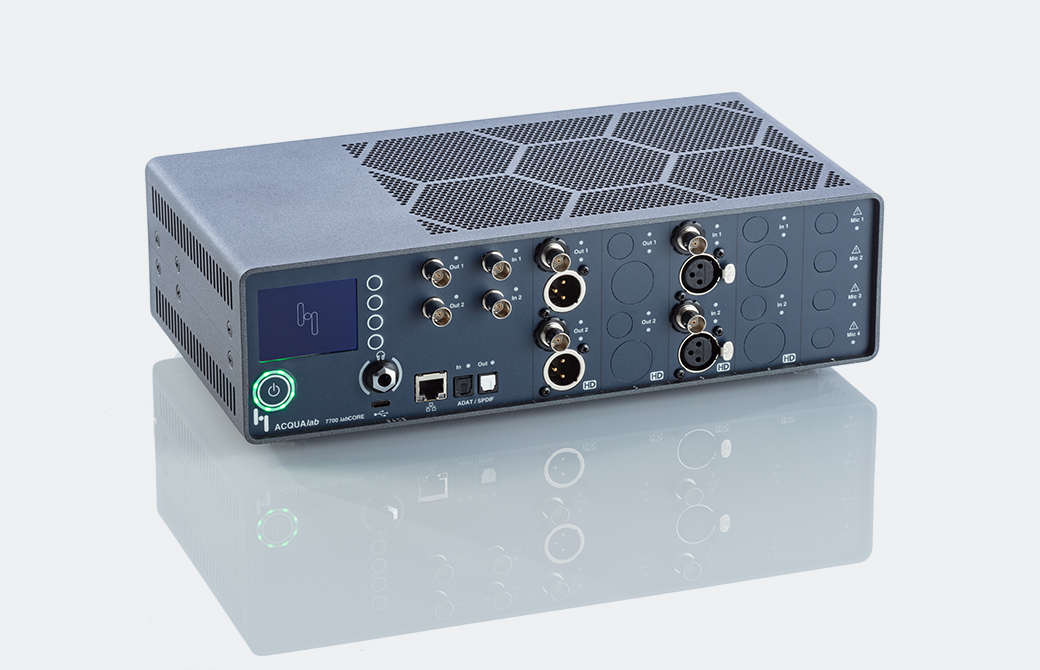

labCORE 扩展 — 适用于特定测量目的

labCORE 提供各种硬件和软件扩展模块。因此,用户可以灵活地扩展该硬件平台,使其适用于特定的测量目的。归功于其模块化设计,该硬件平台尤其适合于测试在各种应用场景中或使用了不同传输技术的设备的语音与音频质量。

labCORE 拥有以下扩展模块:

模拟模块

labCORE extension coreOUT-Amp front view

coreOUT-Amp2(Code 7720):功率放大器板

labCORE 扩展模块 coreOUT-Amp2 能够为系统添加两路独立的功率放大器 — 每一路放大器能够提供 20 瓦 RMS(使用 D 类技术)的输出功率。因此,一块板子能够同时驱动两个人工嘴或两枚扬声器单元,可用于车内通讯 (ICC)测试或声到声(端对端)测试等。labCORE 支持最多两块 coreOUT-Amp2 板。coreOUT-Amp2 需要搭配 coreBUS 模块使用。

labCORE extension coreIN-Mic4 front view

coreIN-Mic4(Code 7730):麦克风输入板

labCORE 扩展模块 coreIN-Mic4 提供 4 路 7 针 LEMO 接口麦克风输入,用于连接外部极化麦克风且支持 TEDS 功能。搭载此板,labCORE 可同时连接人工头测量系统以及测量麦克风。coreIN-Mic4 需要搭配 coreBUS 模块使用。

labCORE extension coreIN-ICP4 front view

coreIN-ICP4(Code 7735):ICP®输入板

labCORE 扩展模块 coreIN-ICP4 提供了 4 路可用于连接 ICP® 麦克风等预极化 ICP® 传感器的高精度低噪声模拟输入通道。4 路输入通道均支持 TEDS 功能,用于与连接的传感器进行数据交换。BNC 接口能够确保设备连接的便捷性和稳定性。 coreIN-ICP4 的关键特性是其集成恒流电源拥有的极低自噪声与对地面噪声高恢复力的接地感应。labCORE 支持多达 5 块 coreIN-ICP4 板。coreIN-ICP4 需要搭配 coreBUS 模块使用。

coreOUT-A2(Code 7750):模拟输出板

labCORE 扩展模块 coreOUT-A2 提供 2 路高精度低噪声模拟输出通道。每路输出通道都有 XLR 与 BNC 接口,能够提供平衡或非平衡信号。该输出板拥有至少 -114 dB 的 THD+N 与至少 118 dB 的 S/N 指标。此外该输出板还拥有以下特性:

  • coreOUT-A2 具有悬空平衡输出
  • 输出电平范围可调节至 -10 dB 与 +18 dB 之间四个不同的最大电平,以涵盖应对任何测量场景的完整工作范围
  • 通过 BNC 接口能够使用内部参考以确定与之连接系统的阻抗

coreOUT-A2 功能出色,是分析音频系统的理想选择。需要搭配 coreBUS 模块使用。

labCORE extension coreIN-A2 front view

coreIN-A2(Code 7760):模拟输入板

labCORE 扩展模块 coreIN-A2 提供 2 路模拟输入通道。每路输入通道都提供 XLR 和 BNC 接口。最低的失真水平与最低的固有噪声,使这 2 路输入都拥有最高的信号精度。coreIN-A2 的 THD+N 水平为 -115 dB。此外该输入板还有以下特点:

  • 自举电路:输入阻抗能够自动与连接线缆的非对称阻抗(BNC/XLR)相平衡
  • 共模抑制:通过差分输入测量能够有效抑制共模干扰,达到 118 dB(A)的信噪比
  • 独立交流/直流增益:交流与直流路径可实现不同的增益调节,从而实现理想的信号分析

coreIN-A2 功能众多,非常适合高性能音频分析。coreIN-A2 需要搭配 coreBUS 模块使用。


数字模块与连接

Side view on labCORE extension coreUSB

coreUSB-DR (Code 7705):USB 扩展

通过扩展组件 coreUSB-DR,labCORE 硬件平台能够模拟USB 音频设备(如 US B耳机),可连接至任意 USB 音频主控设备(如智能手机)。coreUSB-DR 能够对这些 USB 音频主控设备执行电学测量而无需使用声学接口。该组件通过一个内置硬件模组扩展了 labCORE 前面板 USB Type-C 接口的功能。此外,coreUSB-DR 还提供了大量的配置选项以创建各种测试用例。

labCORE extension coreBUS front view

coreBUS(Code 7710):I/O 总线主板

基础单元主板与选配扩展板之间需要 labCORE 扩展模块 coreBUS 作为接口。labCORE 能够提供最多 10 块板的扩展空间。

coreIP-AMR(Code 7772扩展): AMR 扩展

coreIP-AMR 是 coreIP 的硬件扩展模块,能够提供额外的 AMR-NB、AMR-WB (G.722.2) 与 GSM EFR 编解码器。 coreIP-AMR 需要搭配 coreIP 模块使用。

labCORE: Rear view of coreBT2

coreBT2(Code 7782):蓝牙®扩展

labCORE 扩展 coreBT2 能够使 labCORE 硬件平台成为蓝牙参考接入点,用于对通过蓝牙进行语音与音频传输的设备(例如手机、耳麦、耳机、免提设备、扬声器)进行电声测量。labCORE 搭配 coreBT2 能够充当手持或免提设备,蓝牙网关或通用的 A2DP sink/source 设备。该模块支持常见的音频编解码器,提供丰富的设置选项与配置文件,并且能够设定被测试设备的期望连接类型及设置,以便在定义的条件下进行测量。

Rear view of coreBT2LE-Auracast

coreBT2LE (code 7787), Bluetooth® Low Energy 拓展模块

labCORE 拓展模块 coreBT2LE 使硬件平台 labCORE成为Bluetooth® Low Energy的参考接入点。因此,labCORE允许通过Bluetooth® Low Energy对设备的语音和音频传输进行声信号和电信号测试。信号传输所应用的音频编码器为LC3。LC3运行时延迟低、计算复杂度低、内存占用少。coreBT2LE由应用Bluetooth® Low Energy的许可文件和相应的USB收发器组合而成。

labCORE extension coreA2B front view

coreA2B-Basic (Code 7791), A2B® Interface

The labCORE extension coreA2B-Basic is the basis for all A2B® applications with labCORE. With coreA2B-Basic, the hardware platform can connect to the Automotive Audio Bus A2B® developed by Analog Devices in four selectable modes. It enables testing and optimizing devices connected to the bus. coreA2B can be operated as a main or a sub node and listen passively. coreA2B-Basic can be expanded with two optional software extensions:

  • coreA2B-Bus Monitor (7792) enables to monitor signal traffic on the bus (“sniffing”)
  • coreA2B-Proxy (7793) enables receiving and inserting customized signals from/into a fully-operational bus, gaining full control over all data on the bus

 coreA2B requires coreBUS.

coreBT2LE-IMP (Code 7810)

labCORE的扩展模块coreBT2LE-IMP可以使labCORE硬件平台能够实现Bluetooth LE音频流的音频数据包损伤模拟,以评估Bluetooth LE音频设备的错误隐藏性能。


软件扩展模块

coreBEQ(Code 7740):双耳均衡

软件扩展模块 coreBEQ 使 labCORE 能够对 HEAD acoustics 人工头的耳模拟器进行均衡。该扩展模块包含一组用户所选人工头对应的均衡滤波器。

coreBEQ-Add(Code 7741):附加双耳均衡

软件扩展模块 coreBEQ-Add 能够额外添加一组用户所选人工头对应的均衡滤波器。扩展 coreBEQ-Add 需要搭配 coreBEQ 模块使用

coreIP(Code 7770):VoIP扩展

搭载 labCORE 扩展模块 coreIP,使该硬件平台便成为能够对 VoIP 或 VoLTE 电话等基于 IP 协议的通讯设备进行语音质量测试的参考网关。coreIP 内置 VoIP SIP 客户端与 RTP。该模块支持多种常见的语音编解码器。一些更复杂的编解码器也能够通过进一步扩展来满足。

coreIP-IMP(Code 7771):VoIP 损伤扩展

labCORE 扩展模块 coreIP-IMP 增加了coreIP 对特定数据包进行延迟或丢弃的功能。因此,该模块能够模拟抖动、延迟与数据包丢失等网络条件。即使在激活了不连续传输(DTX)/静默压缩的情况下,仍能够复现在测试过程中的模拟网络条件。coreIP-IMP 需要搭配 coreIP 模块使用。

coreIP-EVS(Code 7773):EVS 扩展

coreIP-EVS 是 EVS(增强语音服务)软件扩展模块。该模块支持从窄带到全带宽间的所有指定带宽以及所有比特率与模式(包括 AMR-WB 互连模式)。coreIP-EVS 需要搭配 coreIP 模块使用。

coreIP-OPUS(Code 7774):OPUS 扩展

labCORE 扩展模块 coreIP-OPUS 能够提供单声道及立体声音频下的 Opus 音频编解码器支持。coreIP-OPUS 需要搭配 coreIP 模块使用。

coreIP-Alexa (Code 7775)

labCORE 的软件拓展 coreIP-Alexa能够充当Amazon Alexa的参考客户端的硬件平台。它使labCORE能在封闭的Alexa网络中模拟远程Alexa-to-Alexa通话并将音频信号传输给ACQUA分析。CoreIP-Alexa能够对各种类型的设备进行语音质量的决定性测试,尤其是Amazon发布的Alexa 通话音频要求(ACAR)。CoreIP-Alexa 支持对任何可以进行Alexa-to-Alexa通话的设备进行评估,例如智能扬声器、电视和音箱。通过ACQUA下的GUI可以控制,监测状态,诊断和对常规Alexa客户端功能进行访问。

coreBT2-AAC-LDAC(Code 7783):蓝牙®扩展

coreBT-AAC-LDAC 是 coreBT2 的软件扩展模块选件,该扩展模块能够加强 coreBT2 对 AAC与LDAC 编解码器的支持。

coreBT2-LC3plus-A2DP (code 7784),Bluetooth® 拓展模块, 用于A2DP LC3plus 编码器

coreBT2-LC3plus-A2DP 为coreBT2的软件拓展。它使 labCORE 能够通过Bluetooth®下的A2DP模式进行LC3plus 音频编码器的语音和音频传输。LC3plus 提高了音频质量, 大幅度降低延迟, 并且提高了对传输错误的鲁棒性。

coreBT2HID (code 7786)Bluetooth® 拓展模块, 人机交互设备

coreBT2-HID 为coreBT2的软件拓展。它使labCORE能够充当人机接口设备。因此,labCORE可以通过蓝牙向连接的设备发送控制命令,例如音量控制命令。

Logo of AURACAST

coreBT2LE-Auracast™ (code 7788),用于Auracast™ 广播音频的Bluetooth® Low Energy 拓展模块

coreBT2LE-Auracast™ 是coreBT2LE的软件拓展。它使 labCORE 能够应用 Auracast™ 广播音频。 labCORE 的Auracast™广播音频有两项应用。在主要应用中,labCORE充当Auracast™发射台。因此,它向适当的Auracast™接收器提供Auracast™音频流来评估音频质量。Auracast™广播的连接参数通过ACQUA中的通用用户界面确定。除此之外,labCORE也能从Auracast™发射台接收Auracast广播来评估其音频质量。

coreA2B-Bus Monitor (Code 7792)

The labCORE software extension coreA2B-Bus Monitor (7792) enables to monitor the configuration and audio data on the bus with ACQUA. Therefore, inserting any data into the bus is impossible, but no node position on the bus is occupied. The configuration of the bus does not have to be accessible. However, the sniffing bit of the bus has to be activated. This mode enables analyzing data traffic on the bus without interference, e.g., for troubleshooting an existing bus configuration.



coreA2B Proxy (Code 7793)

The labCORE software extension coreA2B Proxy (7793) enables receiving and inserting customized signals from/into a fully-operational bus. Hence, labCORE including coreA2B-Basic and coreA2B-Proxy gains full control over any signal on the bus without any need for its reconfiguration.
