HIB I — 用于测试耳机、耳麦以及电话的参考接口

HIB I(耳机接口盒)在针对耳机、耳麦以及电话的耳麦功能的音频与语音质量测试中充当参考接口。在各种运行模式中,HIB I...

HIB I(耳机接口盒)在针对耳机、耳麦以及电话的耳麦功能的音频与语音质量测试中充当参考接口。在各种运行模式中,HIB I 根据被测设备的类型来模拟耳机、麦克风以及电话的典型特性。该耳机接口盒将包括自动配置与运行在内的工作流完全集成进了 labCORE 硬件平台以及 ACQUA 通信分析软件中。

HIB I 对于评价耳机、耳麦以及电话的耳麦功能是必不可少的,尤其适用于进行 ITU-T P.381 建议书 P.381 中的测试内容。

更多 Less

HIB I(耳机接口盒)在针对耳机、耳麦以及电话的耳麦功能的音频与语音质量测试中充当参考接口。在各种运行模式中,HIB I 根据被测设备的类型来模拟耳机、麦克风以及电话的典型特性。该耳机接口盒将包括自动配置与运行在内的工作流完全集成进了 labCORE 硬件平台以及 ACQUA 通信分析软件中。

HIB I 对于评价耳机、耳麦以及电话的耳麦功能是必不可少的,尤其适用于进行 ITU-T P.381 建议书 P.381 中的测试内容。



亮点

  • HIB I 能够模拟耳机、耳麦设备以及电话的耳麦功能
  • 参考接口为信号的通过与监控提供了环路/监控模式
  • HIB I 支持根据 ITU-T P.381 建议书进行自动测试

应用

特征

  • HIB I 提供三种操作模式,支持多种测试场景:
    • 测试耳麦:HIB I 充当参考电话设备。被测耳机直接连接到 HIB I 正面的 3.5 毫米插孔。针对配备了两个麦克风的耳机设备,HIB I 在前面板专门预留了一个 BNC 接口用于连接。
    • 测试电话:HIB I 通过模拟耳机扬声器及麦克风的功能来充当参考耳麦设备。可选择的负载阻抗能够测试电话内部放大器在不同耳机阻抗上的性能,从而检查其对语音和音频质量的影响。
    • 环路/监控模式:HIB I 能够将连接在其上的耳麦直接路由到与其连接的电话,而无需重新接线。此外 HIB I 能接入该环路直通信号,将其同步传输到 labCORE
  • 参考接口盒在模拟耳机设备时能够选择不同的负载阻抗
  • 集成在内部的可充电电池确保能够最大程度地隔离从电网引入的噪声
  • 参照 ITU-T P.381建议书参考接口能够模拟“播放/暂停”、“提高/降低音量”、“开启语音识别”的按键功能
  • HIB I 可以通过 ACQUA 自动配置和操作,或者使用独立软件工具 RC-HIB I 进行控制
  • 耳机参考接口配备如下连接端口:

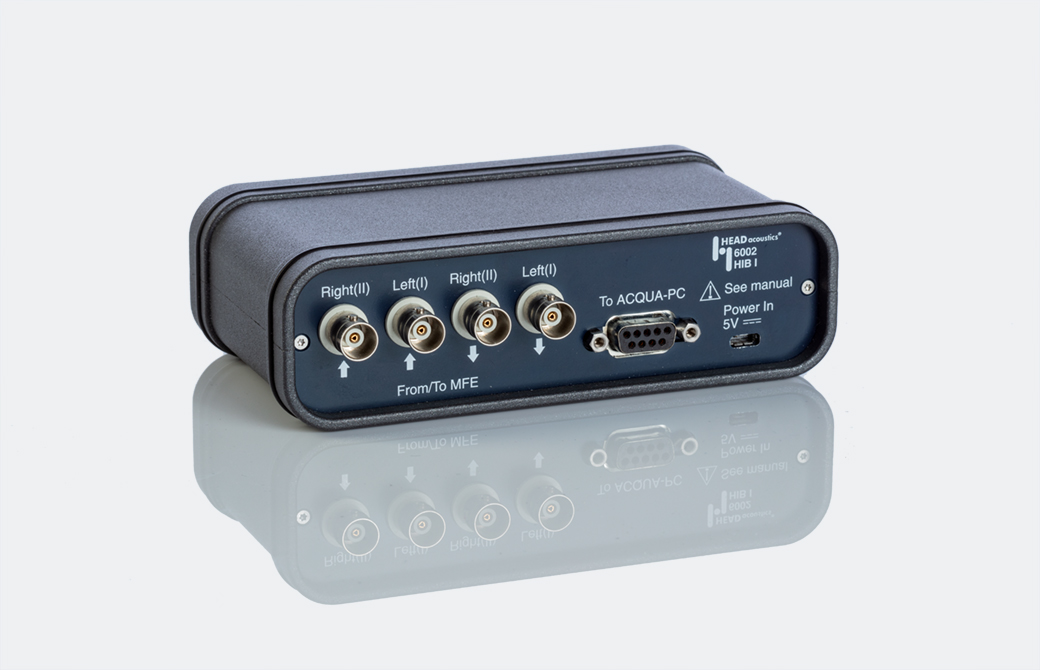

    • 背面板有 4 个用于连接硬件平台的 BNC 接口,连接 ACQUA PC 的接口以及设备电源接口
    • 前面板有 4 个用于连接被测设备的 BNC 接口
    • 前面板有用于连接耳机的 4 触点 3.5 毫米插孔
