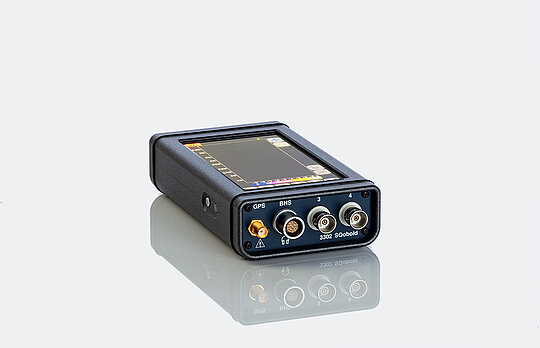

SQobold — 用于声音和振动测量的便携式 4 通道数据采集系统

SQobold 是一款紧凑型便携式 4 通道数据采集系统,用于进行声音和振动测量。

SQobold 支持 CAN FD/OBD-II,以帮助获取车速、发动机转速等汽车特性。

但...

SQobold 是一款紧凑型便携式 4 通道数据采集系统,用于进行声音和振动测量。

SQobold 支持 CAN FD/OBD-II,以帮助获取车速、发动机转速等汽车特性。

但 SQobold 的功能不仅于此。它还是一款标准的独立声级计,可以监测物理和心理声学相关参数。心理声学作为噪声评估的标准在相关法规中占有越来越重的分量。使用便携式 SQobold 在精准监测声压级的同时也能根据 DIN45631/A1 和 45692 的相关标准轻松计算出响度和尖锐度。SQobold 长约 14.3 cm,重量仅为 485g,体积小巧,可运用在任何声学测量场所。

通过 FFT 在线分析采集到的信号频谱可以在现场直接分析,同样时间总量级、1/3 倍频程和其他基于 FFT 分析的相关结果均可在现场直接分析。

此外,时间响度总量级、尖锐度总量级和特征响度等都能计算。

SQobold 在采集声音的同时可以同步记录相关视频, GPS 天线能够记录下测试的时间和经纬度。

更多 Less

SQobold 是一款紧凑型便携式 4 通道数据采集系统,用于进行声音和振动测量。

SQobold 支持 CAN FD/OBD-II,以帮助获取车速、发动机转速等汽车特性。

但 SQobold 的功能不仅于此。它还是一款标准的独立声级计,可以监测物理和心理声学相关参数。心理声学作为噪声评估的标准在相关法规中占有越来越重的分量。使用便携式 SQobold 在精准监测声压级的同时也能根据 DIN45631/A1 和 45692 的相关标准轻松计算出响度和尖锐度。SQobold 长约 14.3 cm,重量仅为 485g,体积小巧,可运用在任何声学测量场所。

通过 FFT...

SQobold 是一款紧凑型便携式 4 通道数据采集系统,用于进行声音和振动测量。

SQobold 支持 CAN FD/OBD-II,以帮助获取车速、发动机转速等汽车特性。

但 SQobold 的功能不仅于此。它还是一款标准的独立声级计,可以监测物理和心理声学相关参数。心理声学作为噪声评估的标准在相关法规中占有越来越重的分量。使用便携式 SQobold 在精准监测声压级的同时也能根据 DIN45631/A1 和 45692 的相关标准轻松计算出响度和尖锐度。SQobold 长约 14.3 cm,重量仅为 485g,体积小巧,可运用在任何声学测量场所。

通过 FFT 在线分析采集到的信号频谱可以在现场直接分析,同样时间总量级、1/3 倍频程和其他基于 FFT 分析的相关结果均可在现场直接分析。

此外,时间响度总量级、尖锐度总量级和特征响度等都能计算。

SQobold 在采集声音的同时可以同步记录相关视频, GPS 天线能够记录下测试的时间和经纬度。

更多 Less

亮点

  • 可在任意位置记录声音和振动,并且进行实时分析
  • 极其紧凑的双耳记录系统和回放系统,并且集成多种函数分析功能(长14.3 cm,重485g)
  • 4...
  • 可在任意位置记录声音和振动,并且进行实时分析
  • 极其紧凑的双耳记录系统和回放系统,并且集成多种函数分析功能(长14.3 cm,重485g)
  • 4 通道满足声压级和心理声学相关分析
  • 长达 6 小时的内置电池续航,满足连续测试需求
  • 电容式触摸屏,出色彩显
  • 64G 内置存储空间
  • 现场实时滤波分析
  • 视频、GPS 数据同步记录
  • ICP®、AC 和 DC 独立任意切换
更多 Less
  • 可在任意位置记录声音和振动,并且进行实时分析
  • 极其紧凑的双耳记录系统和回放系统,并且集成多种函数分析功能(长14.3 cm,重485g)
  • 4 通道满足声压级和心理声学相关分析
  • 长达 6 小时的内置电池续航,满足连续测试需求
  • 电容式触摸屏,出色彩显
  • 64G 内置存储空间
  • 现场实时滤波分析
  • 视频、GPS 数据同步记录
  • ICP®、AC 和 DC 独立任意切换


应用

  • 双耳和多通道声音和振动记录
  • 便携式移动声音和振动分析
  • 实时计算分析心理声学参数
  • 环境测声测量评估,如风力涡轮机和飞机噪音
  • 声景研究
  • 故障排除
  • 声音工程
  • 质量控制
  • NVH,例如自动试驾

特征

  • 体积小,易于携带

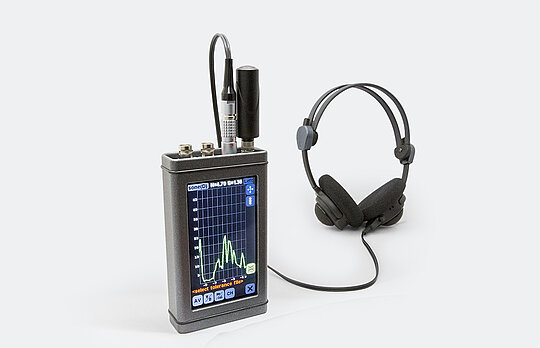

  • 使用校准后的双耳耳机 BHS.II 在任意地点进行精准录制和回放
  • 独立运行模式(单独使用 4 通道采集)
  • 实时分析
  • 在线过滤波
  • 声压级测量
  • 响度和尖锐度测量
  • 人体工程学工业设计
  • 易于使用

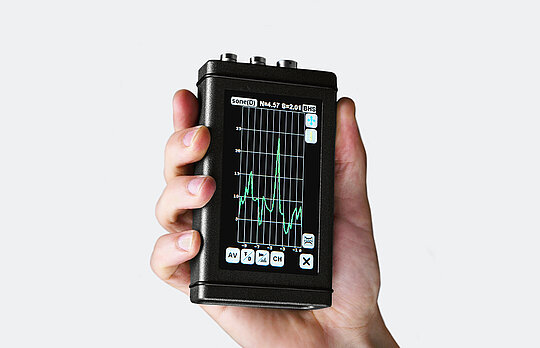

  • 电容式触摸屏
  • 实时简单处理
  • 测试过程可以完美地记录视频或照片
  • 集成的 GPS 可用于识别录像的时间和地点,所覆盖的路线可以在地图上实现查看
  • 转速、速度等的脉冲输入
  • CAN FD 可以通过 USB 适配器配套使用

扩展

SQobold  SQP 01 FFT 在线分析

  • 时间总响度级 / 时间总尖锐度级 / 特征响度-基于 FFT/ 三分之一倍频程 / 时域信号 / 时间总量级
  • 实时滤波器:带阻/带通/平行带通

SQobold  SQP 02 高级声级计

  • 响度 (DIN 45631/A1)和尖锐度 (DIN 45692)
  • 自由场/混响场
  • 倍频程谱 / 三分之一倍频程谱等。
  • 百分比

SQobold SQP 03 视频支持

  • 通过 USB 端口支持 MJPEG 格式的视频摄像
  • 创建双通道音轨 AVI 格式视频
  • 使用 SQobold 实现回放功能

SQobold SQP 04 CAN 总线支持

  • 通过 PCAN-USB 适配器记录 CAN FD、CAN 和 OBD-2 数据
  • 实时解码和显示 CAN FD 数据
