小而强的轻量级激振器--结构动力学分析新维度

HEAD acoustics 以其用户友好、高效的软件和硬件解决方案享誉世界，帮助我们在工业和科研领域的客户来分析各种产品和环境噪音。而结构动力学是噪声分析中非常重要的一环。

什么是结构动力学？

在处理结构动力学问题时，我们需要观测、记录和分析结构的振动行为：包括汽车、电器和各种机械中的部件和结构。当这些结构受到激励时，也许是风吹或水流引起的，亦或是相邻部件的运动引起的振动——声音由此产生。

我们的目标是研究这些振动，并对其进行优化，使其不会引起讨人嫌的，或者最坏的情况——致病的噪音。因此我们需要使部件和结构振动起来，以便分析它们的结构动力，这就需要用到特殊的振动激励器。

症结所在

对于大型部件，如洗衣机或汽车的车身，振动激励很容易实现。但是小尺寸的部件和结构也会产生令人不快的振动。那应该如何激发这种小部件的振动呢？传统的激振器需要很大的空间来布置和安装，并需要外部支撑来将振动力传递到待测部件。如果部件或结构现在没有足够的空间来安装标准激振器，测试者就会面临困境。但是又不能不测试--那该怎么办呢？

对症下药

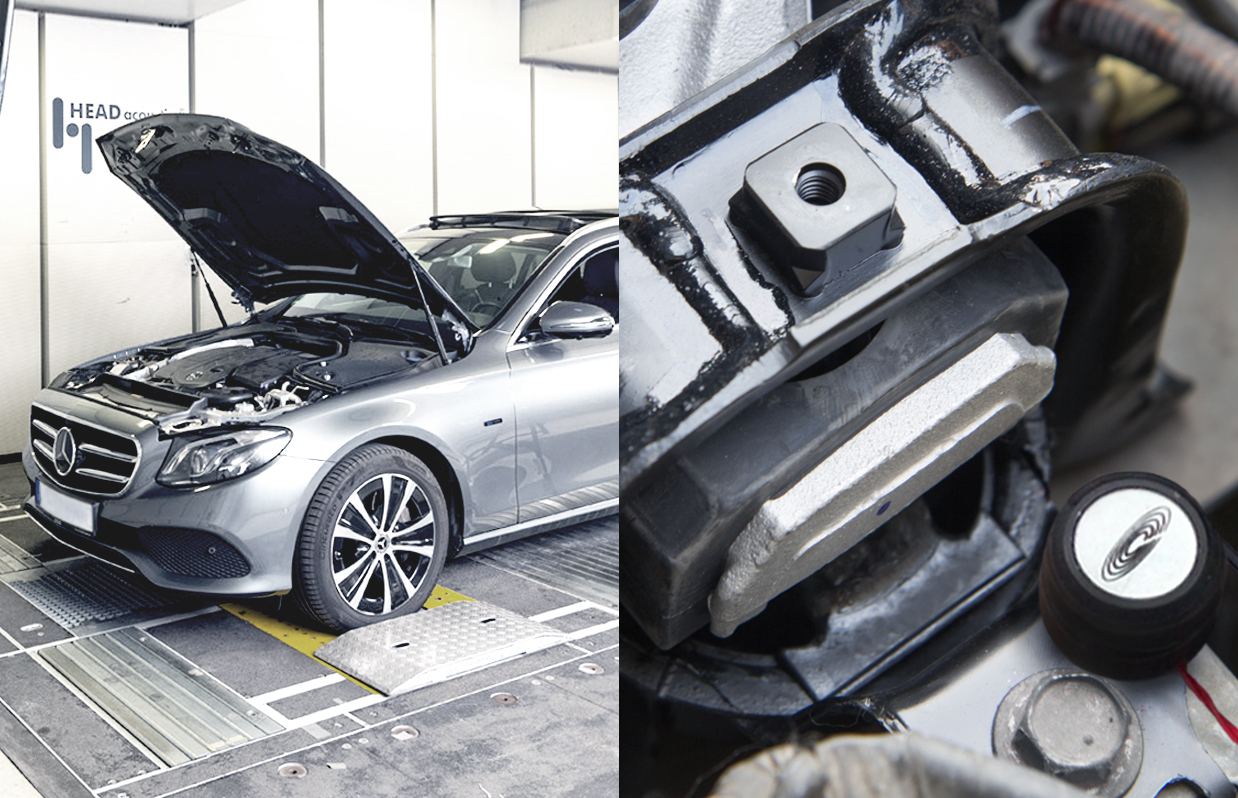

比利时Qsources公司在研制空气和结构激励源方面有30年的历史。他们新开发了一款高度专业化、体积小、重量轻的激振器，具有非常高的激励能量密度，而且不需要外部支撑来传递力，几乎适用于所有应用场景。在模态和传递路径分析中，如果安装空间过小或者结构过轻致使常规激振器难以甚至无法附加，轻量级激振器可以取而代之，毫不费力地实现振动激励：引擎区域、变速箱、汽车底盘、压缩机、家用和园艺电器、空调和通风系统、电脑、打印机、机电一体化和医疗设备--这个清单几乎可以无限延伸。

- Head Acoustics GmbH

小小的激振器，蕴藏着强大的测量能力

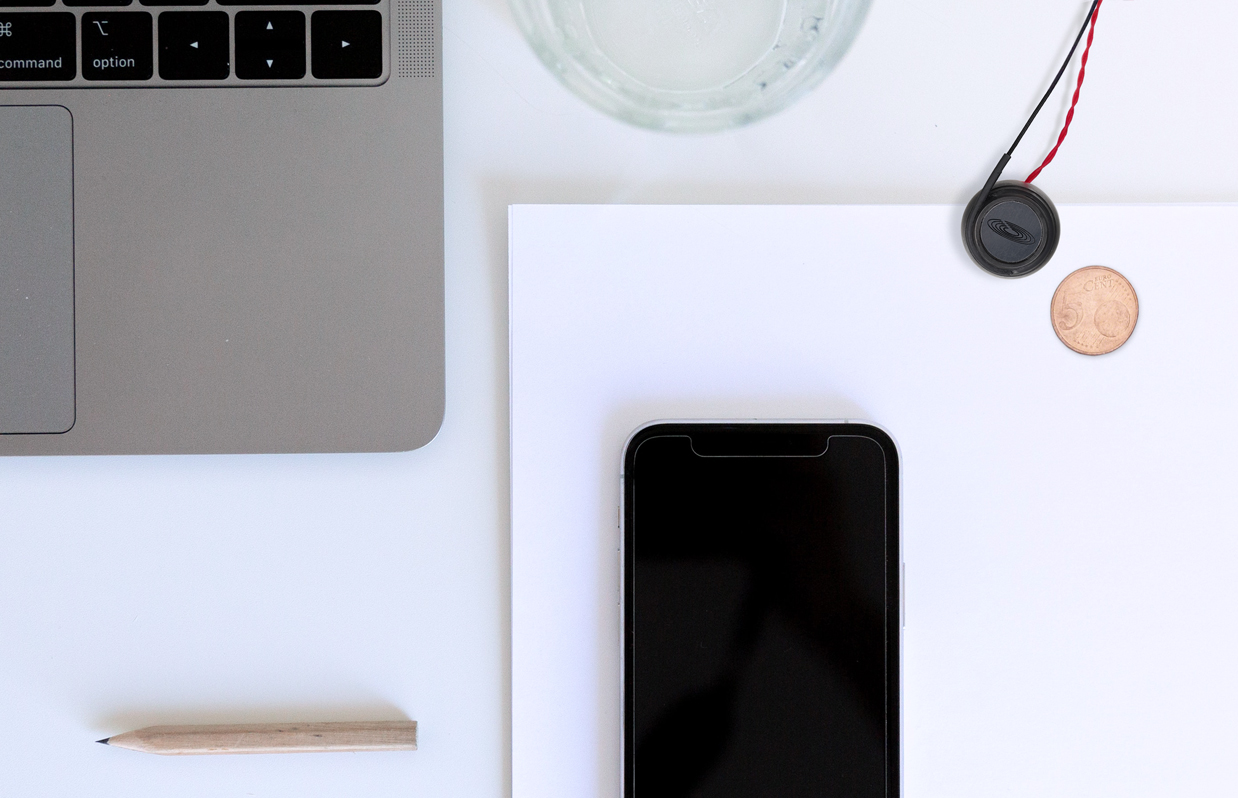

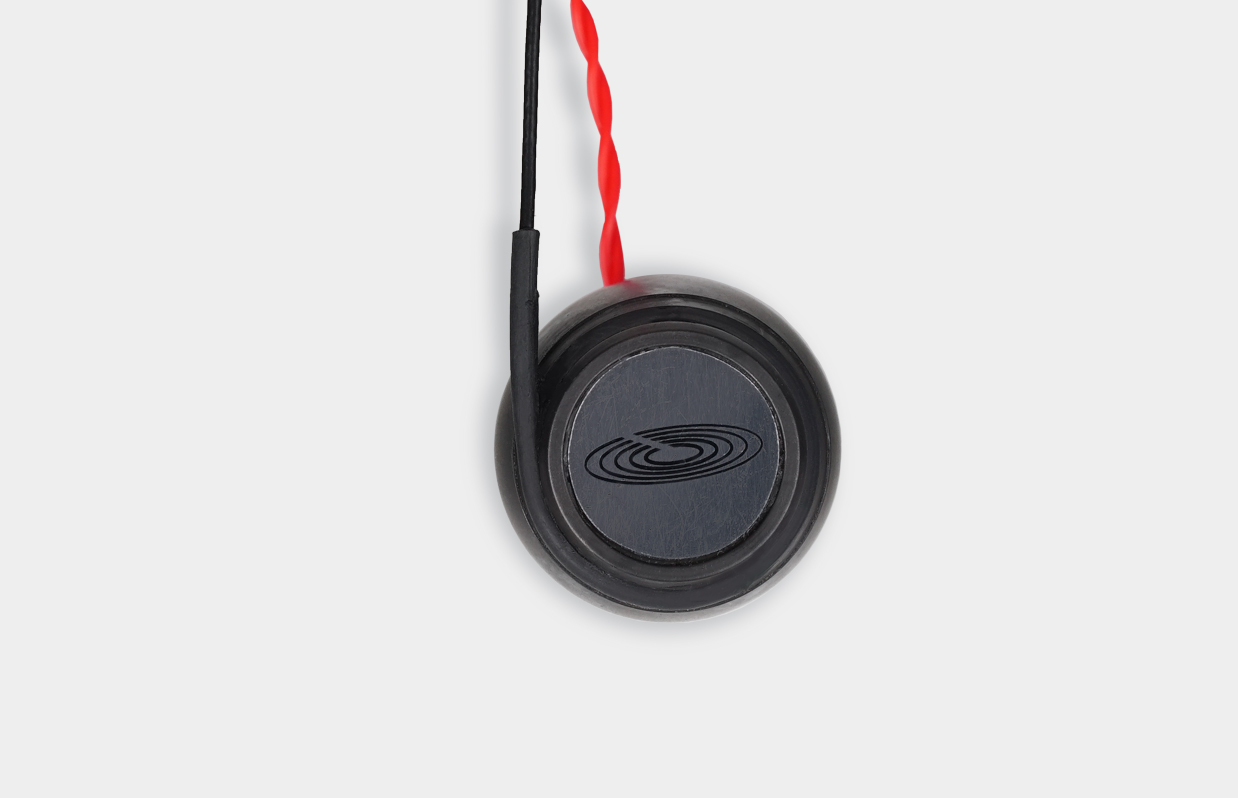

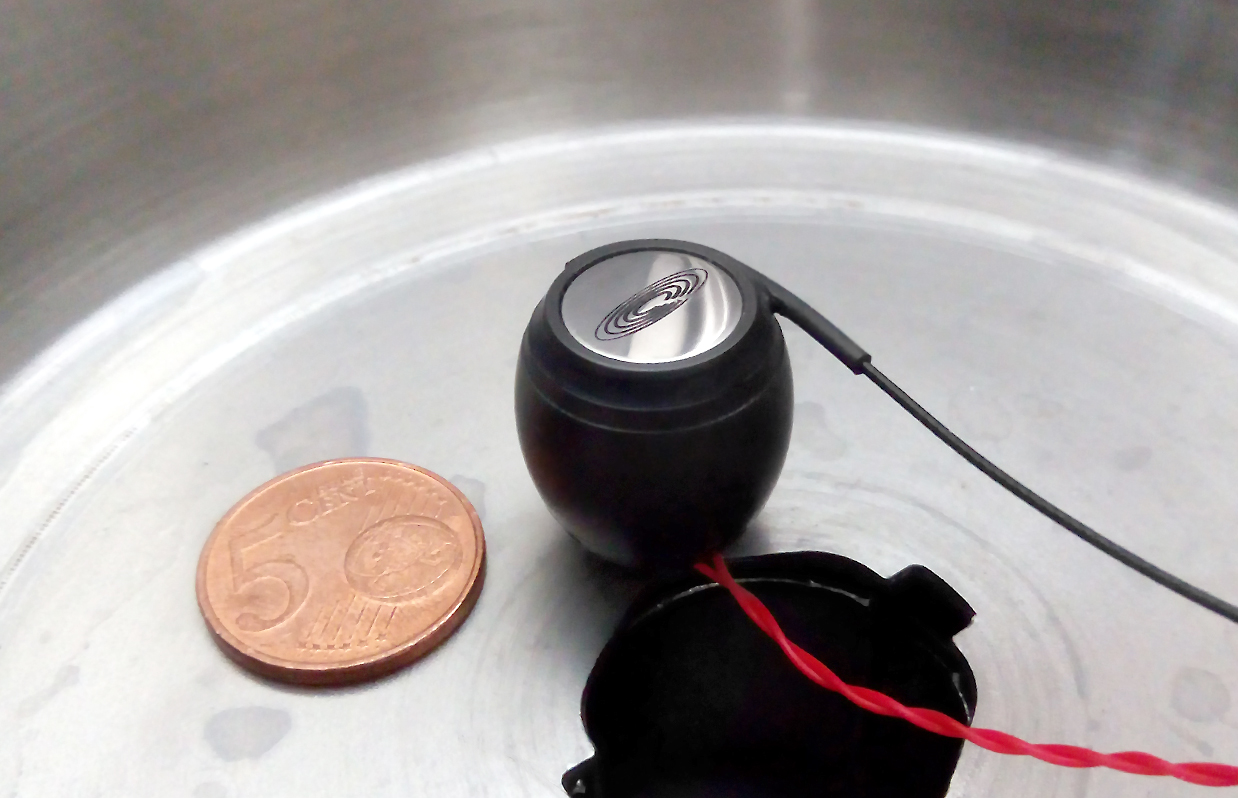

轻量级激振器究竟有什么独特之处呢？凭借大约25毫米的小小身躯，能覆盖250至13000Hz的频率范围，在传统激振器或力锤不适用的场合，实施振动激励。我们可以将Qlws直接安装在被测结构上，正如前面提到的，它不需要额外的支撑，也不必对正激振杆。Qlws激振器内部解耦享有专利技术，可以让其附加质量变得很小，对被测对象的反馈效应非常低，能轻松地对轻量结构进行精准测量。

- Head Acoustics GmbH
- Head Acoustics GmbH
- Head Acoustics GmbH

Qlws是如何工作的？

我们把名为力杯（Force Cups）的部件直接粘在被测结构上，并用其卡式连接将激振器机身固定到位即可。即便多次重复测量，测量结果极也其精准，尤其与力锤的激励相比。此外，由于轻量级激振器内部集成了力传感器，可快捷地变更激振位置和方向。因为传统激振器所需的支撑和激振杆对正工作被消除了，结构动力学测试变得更加高效。和常规激振器唯一相同的是，仍然需要相应的信号放大器Qma，以为Qlws提供驱动信号。

轻量级激振器和Qma放大器的亮点：

  • Qlws是电动激振器，尺寸极小，内部集成力传感器
  • 专利的系统解耦技术，附加质量非常小
  • 不需要对激振器进行支撑或激振杆对正
  • 在任何倾斜角度和难以触及的地方都可以便捷安装
  • Qlws激振能量密度高，频率范围广，覆盖250 Hz至13000 Hz
  • 力杯的设计，可方便快速改变激励的位置和方向
  • Qlws 测量具有非常高的可重复性，特别是与力锤激励相比
  • Qma放大器有防止机械、电气过载和过热的保护

结构激励、数据采集和分析软件的整体解决方案，尽在HEAD acoustics

我们从未停止对硬件和软件的研发，一直希望，也能够为客户提供先进的整体解决方案，因此也就顺其自然地将Qsources轻量级激振器纳入了产品组合。它可以准确有效地获取传递函数，支持模态和传递路径分析，即使在难以测量的情况下也能够帮助客户深入理解产品的振动特性，并以此进一步优化声音品质。此外，因为我们可以提供所有需要精心协调的测量系统组件，无论组件有多复杂灵活，客户得以更加简单快捷地进行测试分析，在任何需要的应用场景中都可以获得重复度高且精确的结果。我们让产品经得起考验！
